联系热线
高强度与韧性:TC17钛合金具有出色的强度和韧性,能够满足高结构效益和高可靠性的要求。
高淬透性:其淬透性高,使得在热处理过程中能够获得均匀的组织结构。
宽锻造温度范围:锻造温度范围较宽,为加工提供了更多的灵活性。
抗腐蚀能力:具有良好的抗一般腐蚀能力,但在热盐应力腐蚀环境下需考虑其敏感性。

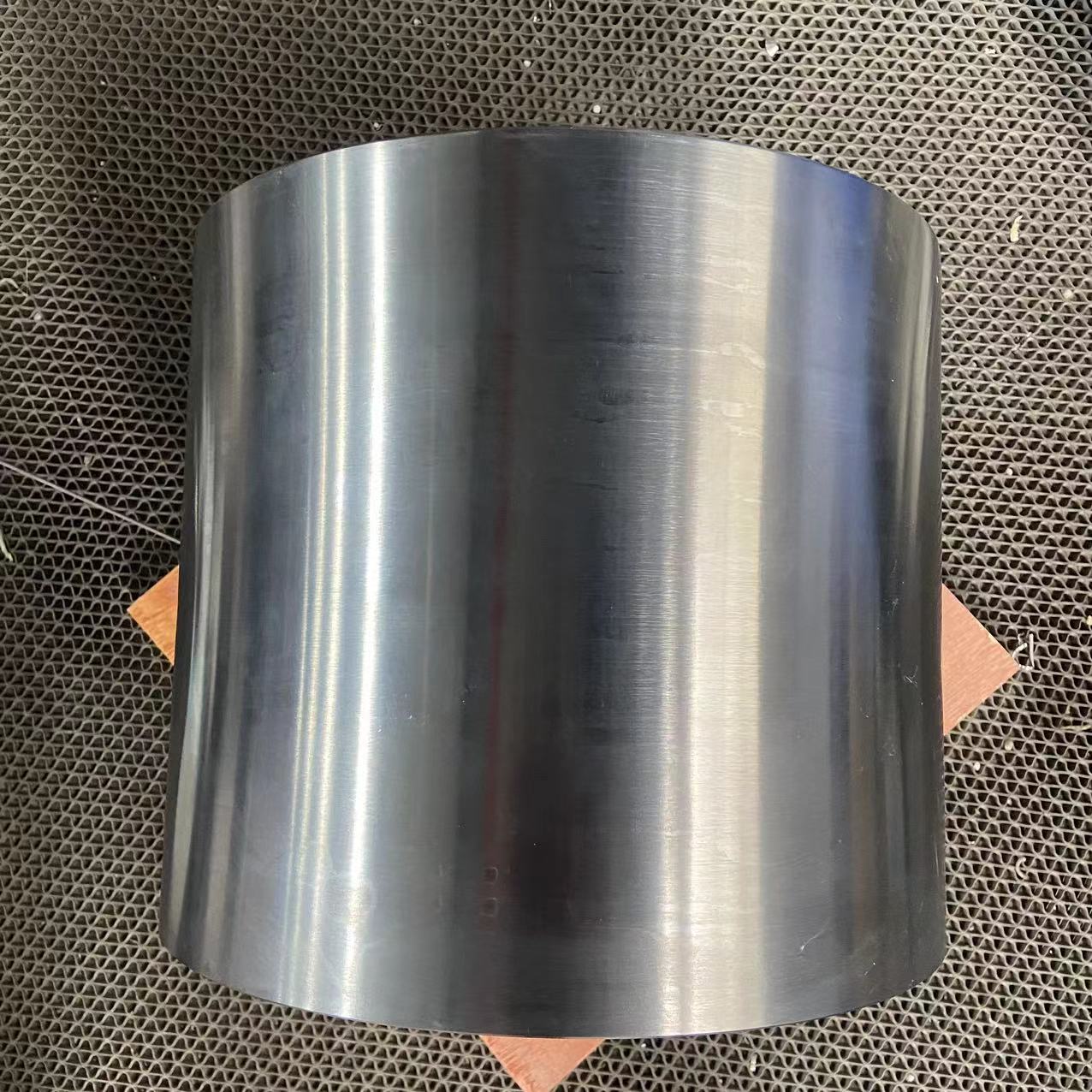

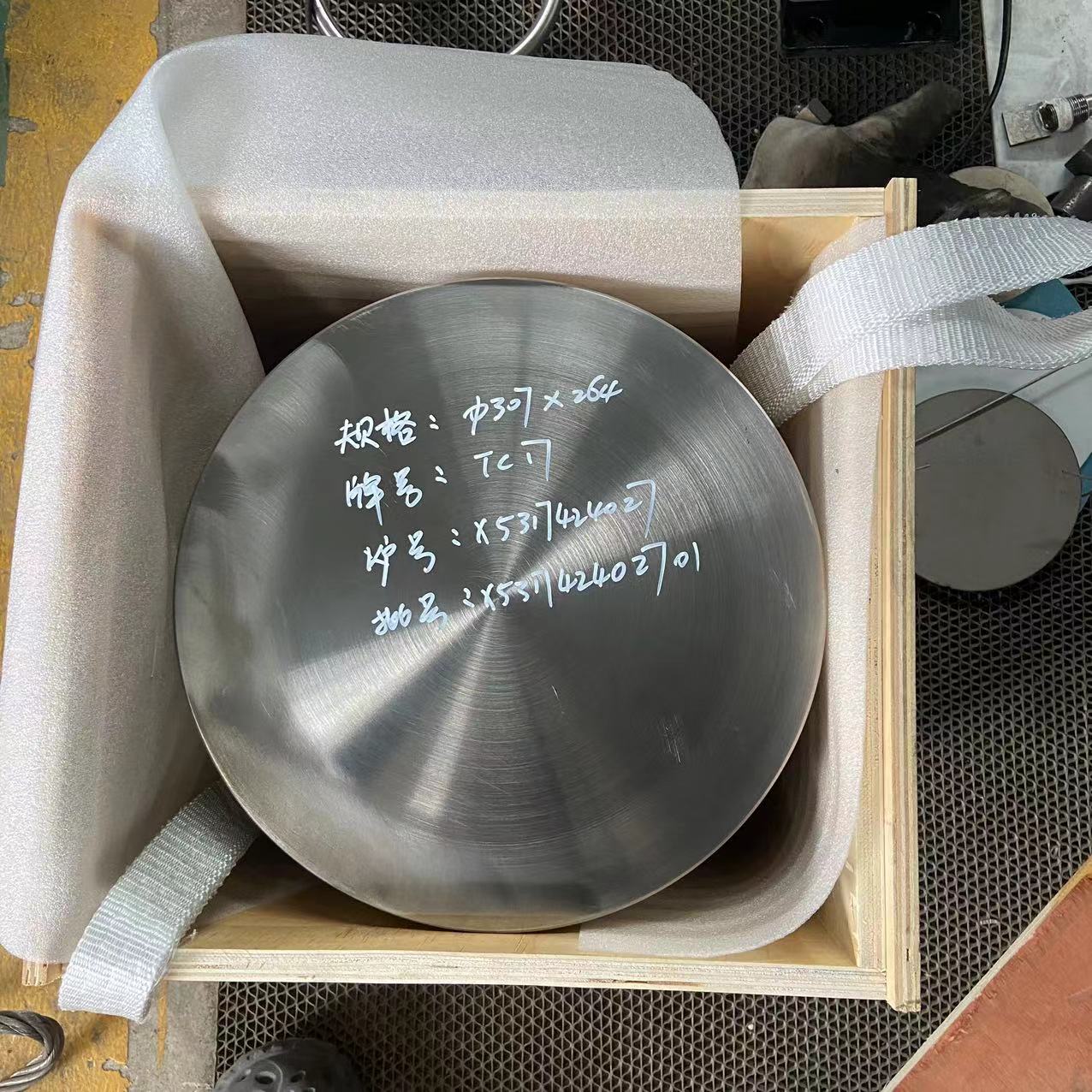

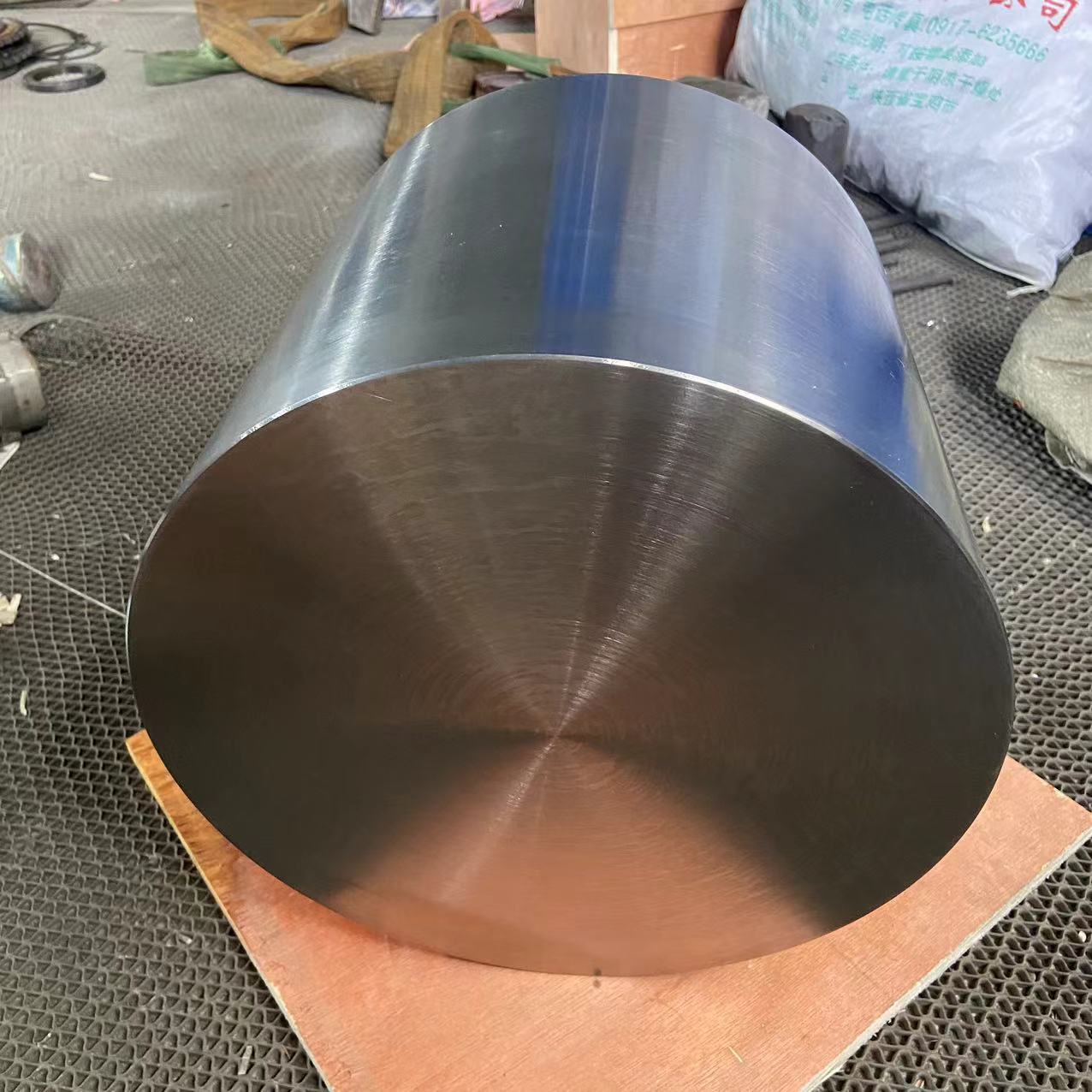

传统模锻:TC17钛合金饼材通常采用传统模锻工艺进行生产,即模内成型。这种工艺能够确保锻件获得精确的形状和尺寸。
自由锻造:虽然自由锻造工艺相对较少用于TC17钛合金的生产,但其生产成本较低,可操作性较大。通过控制锻造工艺,可以得到不同的组织结构,如等轴组织和网篮组织。不同的锻造工艺会影响锻件的显微组织和力学性能。例如,通过特定的加热和变形量控制,可以获得组织均匀、细小的网篮组织,从而提高锻件的室温抗拉强度、屈服强度和冲击性能。
固溶处理:固溶处理是调整TC17钛合金组织结构和性能的重要步骤。根据不同的锻造工艺,固溶处理的温度和时间会有所不同。例如,对于β锻造的材料,固溶处理温度为800℃±10℃,保温4小时后进行水淬;而对于α+β锻造的材料,则采用840℃±10℃空冷+800℃±10℃水淬的组合处理。
时效处理:时效处理是在一定温度范围内进行长时间保温,以进一步调整合金的性能。TC17钛合金的时效温度通常在585-685℃之间,典型的时效制度是630℃保温8小时空冷。
去应力退火:去应力退火主要用于消除加工过程中产生的内应力,,提高合金的稳定性和使用寿命。去应力退火温度一般不超过时效温度,保温时间通常为1-4小时。
酸洗:酸洗是去除TC17钛合金表面氧化层和杂质的关键步骤。常用的酸洗溶液由氢氟酸和硝酸混合而成,通过控制酸洗工艺参数,可以确保表面清洁度。
阳极氧化:阳极氧化可在TC17钛合金表面形成一层致密的氧化膜,提高其耐腐蚀性和美观性。通过控制电解液、电压、温度和时间等参数,可以获得理想的氧化膜层。
TC17钛合金凭借其优异的性能,在航空航天、海洋工程及生物医用等领域得到了广泛应用。例如,在航空航天领域,TC17钛合金被用于制造飞机机翼蒙皮、发动机叶片和结构部件等关键部件;在海洋工程领域,则用于潜艇壳体和海洋平台部件等。
TC17钛合金的加工技术涉及锻造、热处理和表面处理等多个方面。通过优化这些工艺参数,可以进一步提高TC17钛合金的性能和应用范围。
