​挤压机

挤压机

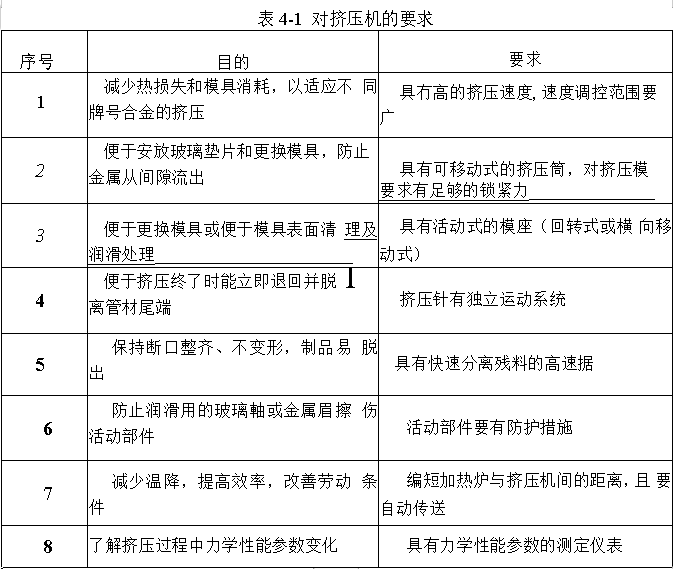

根据钛及钛合金挤压的工艺特点，希望挤压机在结构上和操作上能满足表4-1的要求。

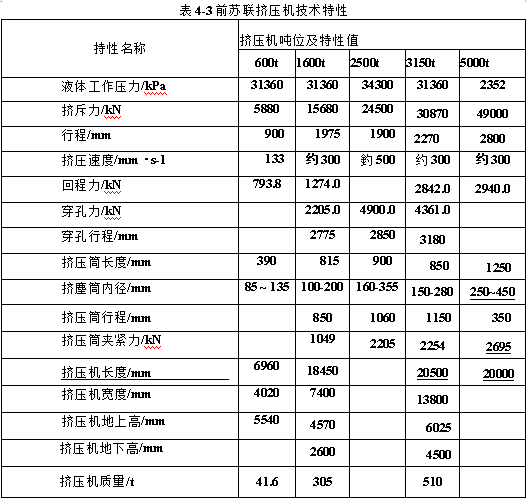

国内用于钛及钛合金挤压的挤压机技术特性见表4-2,前苏联挤压钛合金的挤压机技术特性见表4-3.

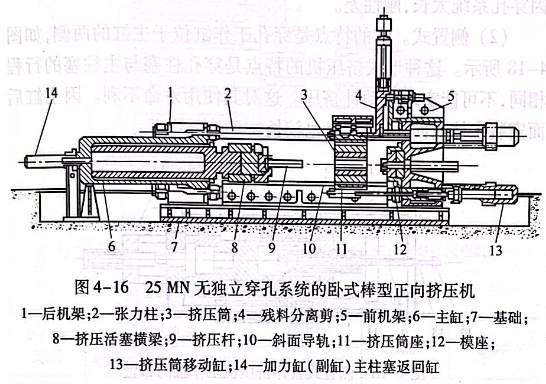

图4-16所示为一台25MN无独立穿孔系统的卧式棒型正向挤压机的剖面图。

根据穿孔缸对主缸的相对位置，卧式管棒型材挤压机的结构形式一般可分为3种基本类型：

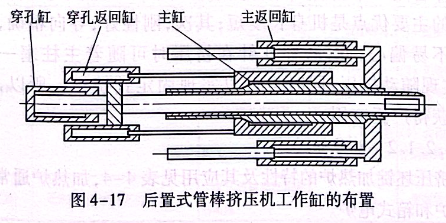

（1)后置式。它的穿孔缸位于主缸之后，其布置如图4-17所示。该结构形式挤压机的主要优点是：穿孔柱塞的行程可比主柱塞的行程长，可实现随动针挤压，延长针的使用寿命。因为穿孔系统与主缸之间是完全独立的。由于针在挤压时可自由地前后移动，可生产内外径变化的变断面管子。在挤压棒型材时，可将穿孔

缸的压力叠加到挤压杆上增加挤压力，且维修方便。这种挤压机的缺点是：机身长，占地面积大，穿孔系统易偏斜，导致管子偏心，因穿孔系统太长，刚性差。

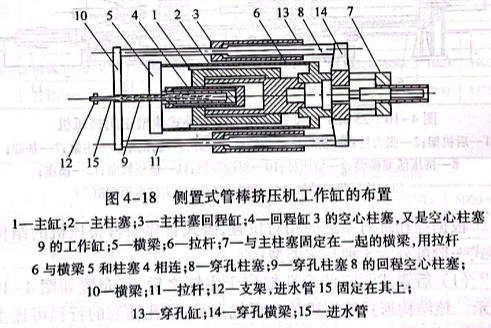

（2)侧置式。它的特点是穿孔工作缸位于主缸的两侧，如图4-18所示。这种形式挤压机的特点是穿孔柱塞与主柱塞的行程相同，不可能实现随动针挤压。这对其使用寿命不利。因主缸后面安装主柱塞回程缸，机身也较长。

(3)内置式。它是一种结构上较先进的设计，其特点是穿孔缸安置在主柱塞前端的内部，穿孔缸和穿孔回程缸所需的工作液体各用一个套管式导管供给，如图4-19所示。内置式挤压机的主要优点是机身长度短；其次，刚性好，导向精确，因而管子不易偏心；此外，穿孔针在挤压时可随着主柱塞一起前进，实现随动挤压，同时也可以实现固定针挤压。所以，该挤压机获得广泛应用。
