行业动态

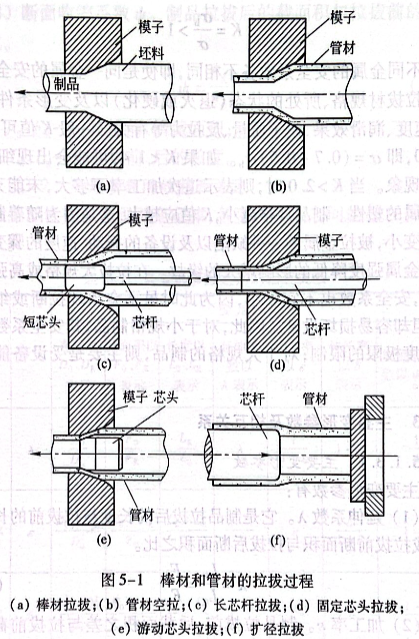

为了实现拉拔过程，而且不产生细颈或拉断的现象，必须使拉伸应力σ的数值小于金属出模后的屈服强度σs即：
σ<σs              （5-1)

一般合金的屈服强度很难精确地确定，而且金属拉伸加工硬化后的屈服强度十分接近于它的抗拉强度所以实现拉伸过程的条件为：
σ<σb            （5-2)
而满足σ小于的必要条件是安全系数K大于1:

不同金属的安全系数各不相同，即使是同一金属的安全系数，也与拉拔材规格、所处的状态（退火或硬化）以及变形条件，如温度、速度、润滑效果、模子质量、反拉力等有关。一般K值可取1.4～2.0,即σ=(0.7~0.5)σb.如果K<1.4,可能会出现细颈、拉断等现象。当K>2.0时，则表示道次加工率不够大，未能充分利用金属的塑性。制品规格越小，K值应越大，这是因为随着制品断面积变小，被拉金属的各种缺陷以及设备的振动、速度的骤变等因素对金属强度降低的影响增大的缘故。在拉拔大规格或高强度制品时，安全系数也不宜太小，因为此时虽不会出现拉断或细颈现象，但却容易损坏设备。因此，对于小规格制品，其安全系数主要受强度极限的限制；对于大规格的制品，则主要是受设备能力的限制。

本公司产品分类：钛棒、钛管、钛板、钛阳极、钛箔钛带、钛法兰、钛丝、钛靶材、钛设备、钛饼钛环、钛标准件、钛加工件
