钛及钛合金锻造半成品的组织特征和区域不均匀性

锻造半成品的组织特征之一就是组织的多样性。根据锻件规定的技术标准要求，锻件半成品的组织可以是各种类型的，如片状的、过渡的或球状的。锻造半成品的组织与其几何形状、合金成分和制造锻件的热机械加工工艺有关。而根本的目标是应符合设计对钛零件的要求。
锻造半成品组织的另一个特征是特别容易发生组织不均匀性。这可以用每个锻件，特别是模锻件体积内的变形和热处理参数的明显不均匀来解释，与化学成分差异无关。（α+β)钛合金锻造半成品低倍和显微组织不均匀性主要形式有：区域不均匀性、带状组织、岛屿状不同晶粒度、年轮状组织、波纹状组织、斑状组织和粗大α相析出等。

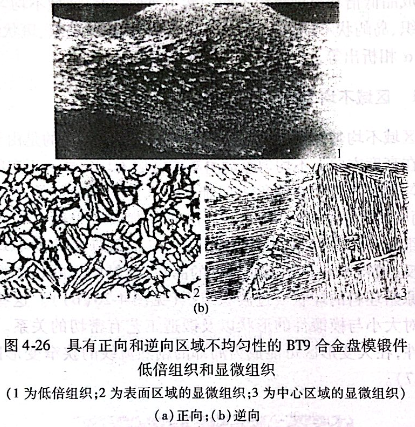

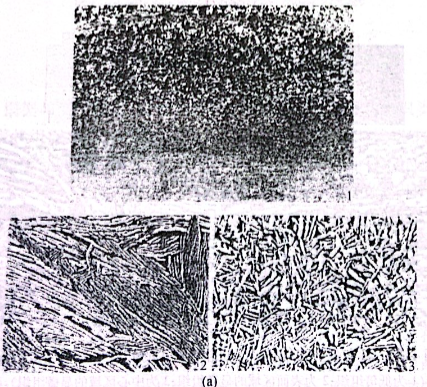

区域不均匀性可分为正向和逆向两种。最常见的是由于坯料金属在高度方向上不均匀流动引起的区域不均匀性。正向的区域不均匀性的特点是在锻件表层难变形区金属接近原始坯料的组织，而在锻件截面中心的大变形区或过渡区域为经过变形的过渡状组织或球状组织（见图4-26(a)).而锻件逆向的不均匀性正相反，锻件中心是比表面更大的晶粒，接触模具的难变形区是接近原始坯料的球状或过渡状组织（见图4-26(b)).这些区域的相对大小与模锻件的形状以及锻造工艺有密切的关系。像叶片锻件，在大变形区可能成为局部的剧烈流线的狭窄变形区（见图4-27).

亿沐鑫新材料公司产品分类：钛棒、钛管、钛板、钛阳极、钛箔钛带、钛法兰、钛丝、钛靶材、钛设备、钛饼钛环、钛标准件、钛加工件
