钛焊管,钛焊接管,钛合金焊管

钛及钛合金焊接管的牌号、状态和规格符合表中规定

钛及钛合金焊接管-轧制法牌号、状态和规格符合表中规定

钛及钛合金焊接管长度

钛及钛合金焊接管材外径及壁厚的允许偏差

钛合金焊接管长度标准

钛合金焊接管材的工艺性能

一、压扁试验

• 1、管材应进行压扁试验。压至规定的间距H时，管材表面不应出现裂纹。压板之间的距离H按下列式计算：

• H=(（1+e）t)/(e+t/D)

• 式中：

• H—压板间距，单位为毫米（mm）；

• t—管材名义壁厚，单位为毫米（mm）；

• D—管材名义外径，单位为毫米（mm）；

• e—常数，其值对于TA1,TA2,TA9,TA9-1取0.07；对于TA3，当管材直径小于等于25.4mm时，e取0.04，当管材直径大于25.4mm时，e取0.06；对于TA10，e取0.04.

• 2、对于D/t＜10的管材进行压扁试验时，由于几何学的原因，在管材内表面相当于“6点钟”和“12点钟”的位置产生极高的应力，因此，在这些位置产生的裂纹应不作为拒收的依据。

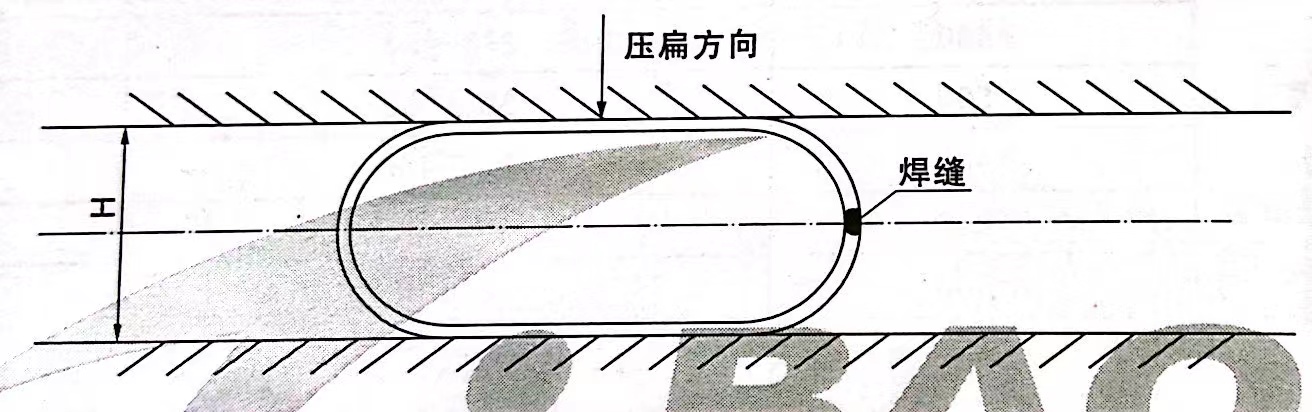

• 3、焊接管压扁方向及焊缝位置如图所示

•

• 4、展平试验


• 焊管和焊接轧制管应进行展平试验，展平后试样焊缝处不应出现裂纹

二、扩口试验

• 管材应进行扩口试验，扩口采用顶芯锥度60°的工具，扩口后试样内径的扩大值符合表10规定时，试样不得出现裂纹。

• 表10  扩口试验

• 牌号	管内径扩大率队/%,不小于
  TA1、TA9-1	22
  TA2、TA9	20
  TA3、TA10	17

三、液（气）压试验

• 1、管材应进行水压或气压试验。需方选定的试验方式应在合同中注明；合同未注明时由供方自行选择。

• 2、液压实验时，需方选定的试验压力应在合同中注明。合同中未注明时，试验压力按下列式计算：

• P=SET/(D/2-0.4t)

• 式中：

• P—试验压力，单位为兆帕（MPa）;

• S—允许应力，取相应规定非比例延伸强度最小值的50%,单位为兆帕（MPa）；

• D—管材名义外径，单位为毫米（mm）；

• t—管材名义壁厚，单位为毫米（mm）；

• E—常数，无缝管取1.0，焊接管和焊接—轧制管取0.85.

• 当管材名义外径不大于76mm时，水压试验的最大压力不大于17.2MPa；当管子名义外径大于76mm时，水压试验的最大压力不大于19.3MPa.试验时压力保持5s，管材应不发生畸变或泄露。

• 3、气压试验时，管材内部气压试验的压力为0.7MPa，试验时压力保持5s，管材应不发生畸变或泄露。

四、无损检测

• 外径为10mm-60mm的管材应时行超声波或涡流试验，并符合GB/T12969的规定，需方选择的检验方法应在合同中注明。合同中未注明时，由供方自行确定一种发放检测。其他规格管材需进行超声波或涡流检验时，由供需双方协商。
