技术支持

1967~1970年期间，曾有关于美国试制挤压钛合金壁板的几篇报道，其中包括生产了Ti-6Al-4V和Ti-6Al-2Sn合金壁板型材。科尔蒂斯－莱特公司拥有供洛克希德式超音速飞机蒙皮用平面壁板的挤压工艺，可在120MN挤压机上挤压宽409~559mm、厚6~15mm的壁板。采用涂有厚0.5mm二氧化锆的钢组合模具时，壁板断面各部位的成形、型材表面质量以及纵向几何形状就都能获得良好的结果。1985年后，前苏联研发了OT4、BT6和BT20合金钛壁板，共开发了多种截断面挤压钛壁板（见图4-40和图4-41).
挤压用坯料的最佳加热温度为1020~1050℃之间。除了用玻璃泥浆涂敷坯料外，还可用厚度为20~50mm的中黏度挤压玻璃纤维垫进行润滑。推荐将挤压速度控100~130mm/s的范围内。
采用上述工艺可挤压板面厚度为11~18mm、桁条厚度为9~15mm的壁板。

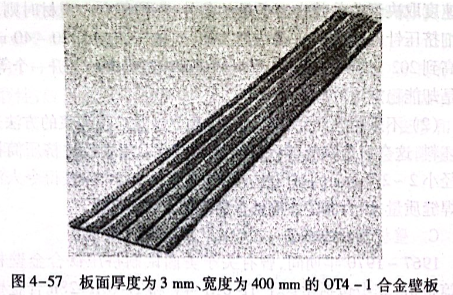

图4-57所示为由50MN挤压机扁口挤压筒挤压的板面厚度为3mm、宽度为400mm的OT4-1合金壁板。
研究无机械加工余量薄壁壁板挤压条件的结果表明，钛合金薄壁壁板可在现有设备上由扁挤压筒直接挤压成扁平形状的，或者由圆形挤压筒挤压成U形形状的，壁板坯料还可以挤压成筋形管子。

如何将壁板矫直、将其平面展平以及矫形是主要困难。对薄壁壁板的生产必须保证有专业化的精整设备。

亿沐鑫新材料公司产品分类：钛棒、钛管、钛板、钛阳极、钛箔钛带、钛法兰、钛丝、钛靶材、钛设备、钛饼钛环、钛标准件、钛加工件
