技术支持

钛铝合金的等温精密锻造成形特点是锻件毛坯在成形过程中始终处于蠕变恒应力可控状态，锻件在模具内能得到充分的蠕变成形，应变速率控制速度调节范围最好是在10^-2~10^-3/s，变形比为4:1~6:1.钛铝合金客观上不可能有一个较宽的温度和应变速率范围进行热变形。铸态试样组织在1050℃、1、10^-2/s应变速率以及在1250℃、1/s应变速率下无拉伸塑性。高应变速率热成形加工会导致成形失败，材料失稳，组织碎裂。因此，易采用10^-3／s低应变速率对钛铝合金进行等温精密锻造成形。

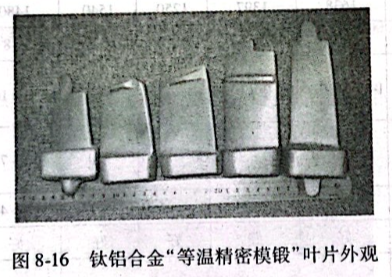

钛铝合金的等温精密锻造成形，是当今世界金属热塑性成形研究的重点之一。对于难变形钛铝合金的锻造成形工艺，需要不断积累经验研究适应该热锻工艺的同时要研究相互适宜的辅助工艺、设备、高温及高强度模具的使用，这样配合才能实现（如真空锻造工艺）。应用“等温精密模锻”工艺试制的钛铝合金叶片外观如图8-16所示。钛铝合金构件高温锻造成形属于热加工与高温防护学科的相互结合，属创新范畴，需要解决一系列技术问题，如高温合金模具材料（使用温度在1200~1350℃)、模锻时的真空或惰性气体保护、锻模和锻件的润滑防护等。

亿沐鑫新材料公司产品分类：钛棒、钛管、钛板、钛阳极、钛箔钛带、钛法兰、钛丝、钛靶材、钛设备、钛饼钛环、钛标准件、钛加工件
