技术支持

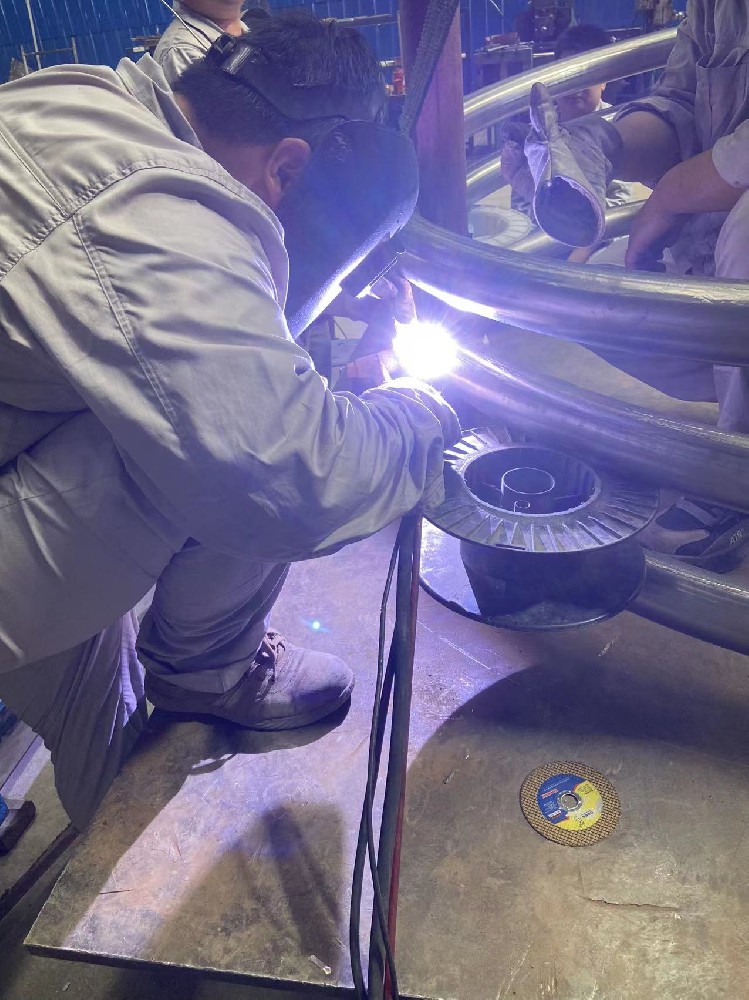

•   一般钛管厂家补焊钛管的环境不能有流动的空气，其他方面与在焊箱中的补焊一样。但应特别注意：
•   1、补焊的区域不能太大，补焊过程氮气的流量应大些，中间不能停气；
•   2、补焊完后，应继续通氮气保护，直至该区域冷却为止；
•   3、对于一些特殊的铸件，如复杂的薄壁铸件，为了防止补焊区的背面氧化，可对其背面吹送氩气，直至铸件冷却为止；
•   4、要求补焊操作人员具有较高的技术水平。
•   为了获得补焊质量良好的钛管铸件，在补焊过程中应注意以下几点：
•   1、补焊的铸件表面一定要清治干燥，铸件在装入焊箱前不允许用手直接触摸。
•   2、在补焊钛管过程严防钨电极与补焊件短路，导致钨电极折断，造成焊点的钨夹杂。
•   3、当补焊区域的面积和深度比较大时，应分多次远层焊接，而且要待前一层焊层完全冷却后才能进行下一层的焊接，绝对不允许—次焊成，以防铸件变形。
•   4、在补焊快结束时，应逐渐减小电流，缩小熔区。因此建议采用脉冲电流，以防急剧断弧，导致出现裂纹。
•   5、补焊结束后应让铸件在箱内冷却一段时间后再开箱取出铸件，以防急冷导致铸件焊区出现裂纹或变形；冷却时间长短取决于铸件的壁厚，通常在15-30mm。
•   6、钛管铸件补焊后，应及时退火或热等静压，不宜搁置太长时间，通常不超过5天。
•   7、补焊的次数不能超过有关技术文件的规定。

本公司主要经营：钛棒、钛管、钛板、钛阳极、钛箔钛带、钛法兰、钛丝、钛靶材、钛设备、钛饼钛环、钛标准件、钛加工件
