钛棒,钛板,钛管,钛法兰,钛丝,钛设备,钛换热器,钛反应釜,钛蒸发器,钛标准件,钛带,钛箔,钛环,钛饼,钛靶,钛阳极,钛加工件
宝鸡亿沐鑫新材料有限公司

扫一扫咨询详情

全国咨询热线:

18292813426
技术支持
当前位置:首页>技术支持
技术支持

联系热线

18292813426

联系人:王经理
手 机:18292813426
电 话:18992705168
地 址:陕西省宝鸡市渭滨区宝钛路中段

TC11钛合金锻造工艺对显微组织与力学性能的影响研究

发布时间:2024-10-11人气:52

TC11钛合金是一种高铝当量马氏体型a+β两相钛合金,因其良好的高温强度、耐腐蚀性、热稳定性及抗蠕变性能,在航空航天领域得到了广泛应用。随着航空航天技术的发展,对钛合金的组织及性能要求日益提高。本文研究了三种不同锻造工艺对TC11钛合金棒材显微组织和力学性能的影响,旨在为优化钛合金的锻造工艺提供理论依据。

试验用的TC11钛合金铸锭采用真空自耗电弧炉经三次熔炼,成品锭型为准720mm。取铸锭上、中、下三点测化学成分,结果符合国家标准要求。

按照三种锻造工艺,得到准240mm棒材。在不同工艺锻造的棒材端部50mm处各取两组试样,规格为准240mmx30mm。每组试样经过950℃/2h, AC+530℃/6h, AC的热处理,最后对热处理后的试样进行室温拉伸性能的检测。金相试样经过砂纸粗磨、细磨、机械抛光和化学腐蚀后,采用OLYPUS PEM-3金相显微镜进行显微组织观察。室温拉伸试样按GB/T228-2002标准制作加工,并采用UTM5205电子万能试验机进行性能测试。

结果分析与讨论

锻造工艺对TC11钛合金棒材显微组织的影响

图1展示了使用三种工艺锻造的TC11钛合金棒材的显微组织。对比发现,经a+β两相区锻造后,TC11钛合金试样的显微组织为典型的等轴组织,其中β转变基体上分布着等轴α相。随着锻造温度的升高,溶质原子扩散速度加快,α相向β相转变增多,使得初生α相含量减少。因此,可以通过控制热变形温度来控制TC11钛合金中初生α相与β相转变的比例。

TC11钛合金化学成分,TC11钛合金锻件

TC11钛合金显微组织,TC11钛合金锻件

此外,经过β区和两相区镦拔后,原始铸态组织经过β区充分破碎,形成的β相区片层组织厚度较薄,易于破碎球化。而未经β相区充分变形的组织,其片层组织厚度较厚,虽然经过两相区锻造处理,但其组织表现为条状α相,没有完全球化,且组织粗大。

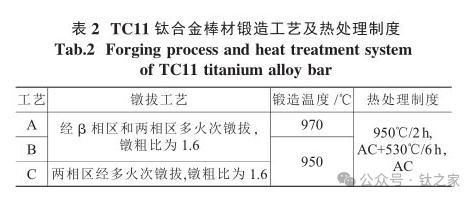

TC11钛合金热处理制度,TC11钛合金锻件

锻造工艺对TC11钛合金棒材力学性能的影响

表3列出了三种锻造工艺的TC11钛棒材的室温拉伸性能。结果显示,按照工艺B锻造的棒材抗拉强度高出50~75MPa,屈服强度高出30~55MPa,伸长率及断面收缩率略有降低。

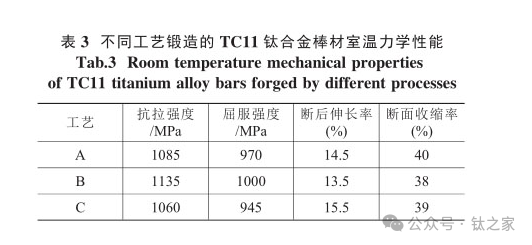

TC11钛合金力学性能,TC11钛合金锻件

这是由于室温下,两相钛合金的强度随着初生α相含量的变化而变化。初生α相含量增多,则其强度升高。同时,晶粒的细化程度也会影响合金的强度。合金组织越粗大,强度越低。因此,使用工艺B的棒材强度略高一些,而塑性与其他两种工艺相当,实现了强度和塑性的较好匹配。

结论

1.可以通过控制锻造温度来控制TC11钛合金中初生α相与转变β相的比例。随着变形温度的升高,α相向β相转变增多,使得初生α相含量减少。

2.通过β相区和两相区相结合的镦拔变形方式,更易于原始铸态组织的破碎,成品棒材等轴组织球化程度较高。

3.初生α相含量越高,等轴组织球化程度越高,组织越细小,这有利于棒材的塑性和强度的较好匹配。


本公司主要经营:钛棒钛管钛板钛阳极钛箔钛带钛法兰钛丝钛靶材钛设备钛饼钛环钛标准件钛加工件

在线客服
服务热线

服务热线

18992705168

微信咨询
宝鸡亿沐鑫新材料有限公司
返回顶部
