（α+β)钛合金的热机械加工工艺-全等轴组织

有两种工艺路线可以获得全等轴组织的半成品，第一种工艺如图4-19所示。
这个工艺路线与双态组织的工艺路线一样，工序II再结晶处理的温度高至再结晶温度以上。但如果再结晶退火后冷却速度足够小，在冷却过程中仅仅发生初生α晶粒的长大，而β晶粒中没

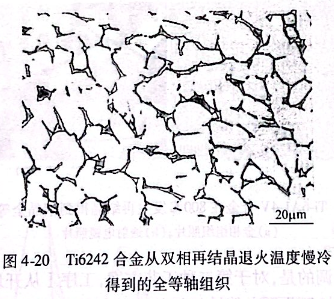

有形成片状α,这时形成了稳定平衡的β相，分布在α晶粒的三角晶界处，如图4-20所示，这时α晶粒度将很大，一般比快冷的双态组织中相应的初生α相大很多。

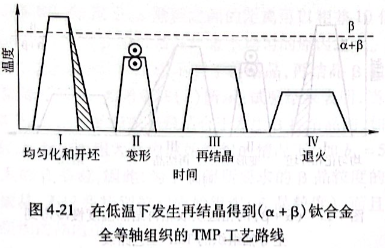

第二种工艺路线是工序II在较低的温度下发生再结晶。在这个温度下，足够高变形的片状α是在再结晶工序中直接再结晶形成平衡的全等轴组织，如图4-21所示。这种低温再结晶工艺得到的α颗粒较第一种工艺要细小得多。例如，Ti-6Al-4V采用800℃

退火，在实验室可以批量地得到全等轴组织，α颗粒尺寸约为2μm,图4-22所示为在透射电镜下能清楚观察到的细小等轴α晶粒。

应该强调的是，对于第二种工艺方案，工序I从开坯结束后的β区快速冷却是获得全等轴组织的必要条件。在最后退火（工序IV)温度下，无论是对于低温再结晶退火还是慢冷的再结晶退火工艺，将在β相中形成二次α相。
还应该指出的是，全等轴组织可以通过简单的热处理改变为双态组织，及根据需要的等轴初生α相（αp)的体积分数确定在两相区的温度处理和以足够快的冷却速度从β相中析出α片。也有人认为将双态组织变成全等轴组织也是可能的。这时双态组织的合金必须在（α+β）区加热到足够高的温度，使全部α片溶解于β相中，然后必须以足够小的冷却速度进行冷却，允许长dx大。当然，应该看到改变组织的每次热处理后，α晶粒和β.晶粒都将明显长大。

亿沐鑫新材料公司产品分类：钛棒、钛管、钛板、钛阳极、钛箔钛带、钛法兰、钛丝、钛靶材、钛设备、钛饼钛环、钛标准件、钛加工件
