行业动态

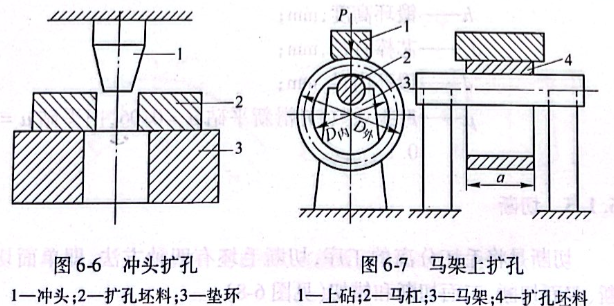

扩孔是使空心坯料壁厚减小而内径、外径增加的锻造工序，分为有冲头扩孔（见图6-6)和马架上扩孔（见图6-7)两种。扩孔时，环的高度增加不大，主要是直径不断增大，金属的变形情况与拔长相同，是拔长的一种变相工序。

1 冲头扩孔
冲头扩孔时坯料上端面略有拉缩现象，因此扩孔前坯料高度H.应为1.05H(H为锻件高度）。为了防止扩孔时坯料胀裂，每次扩孔量不宜过大，一般冲孔后可直接扩孔1~2次，当需多次扩孔时，应增加中间加热工序。冲头扩孔量可参照表6-4选择。冲头扩孔适用于D/d>1.7的厚壁环件。

2 马架上扩孔
马架上用芯棒扩孔时变形区金属受三向压应力，所以不易产生裂纹，但操作时应注意每次转动量与压下量应尽量一致，确保壁厚均匀。在锻大锻环时，当扩展到一定程度后应换较粗的芯棒。
马架扩孔前坯料尺寸应满足下列条件：
Do-do/H₀≤5
do=d1+(30~50)
Ho=h-μ(d-do)
式中
Do,do,Ho－分别为扩孔前坯料的外径、内径、高度，mm;
h-锻环高度，mm;
d1-芯棒直径，mm;
d-锻环内径，mm;
μ-摩擦系数，光滑新平砧μ=0.06，旧平砧μ=0.1.

亿沐鑫新材料公司产品分类：钛棒、钛管、钛板、钛阳极、钛箔钛带、钛法兰、钛丝、钛靶材、钛设备、钛饼钛环、钛标准件、钛加工件
