真空自耗熔炼过程中钛的损失

钛的真空自耗电弧熔炼由于在高温下进行，不仅杂质挥发，钛也会同时挥发损失，因此在选择工艺方法和工艺参数时必须要考虑钛的挥发损失问题。
经推算，熔炼过程中任意一种杂质的挥发率y和钛金属挥发率x的关系式为：

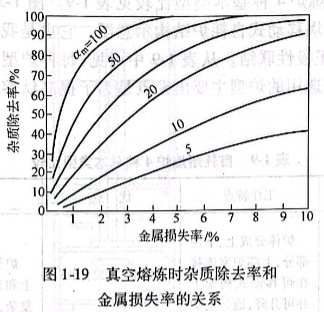

按式（1-6)计算的计算值如图1-19所示。

选择真空自耗电弧熔炼制取钛锭的方法也是考虑到该法兼有电耗低和钛损失少的优点。
由此可见，在熔炼过程中，杂质的分子蒸馏越大，越易分离，钛损失率也越小。反之，当选用低的钛损失率时，需要选择杂质除去率偏低的工艺条件。
如前所述，当把MgCl2作为挥发组分中的关键组元时，对于MgCl2／Ti二元系的分离（在1000℃时为11.8x10")，实际上钛的挥发损失是很小的，大约在1%以内。

亿沐鑫新材料产品分类：钛棒、钛管、钛板、钛阳极、钛箔钛带、钛法兰、钛丝、钛靶材、钛设备、钛饼钛环、钛标准件、钛加工件
