行业动态

等温锻造时的慢变形速率使钛合金具有极低的变形抗力及高伸长率。金属超塑性是部分金属具有的奇异特性。超塑性分为细晶超塑性和相变超塑性两类。在细晶超塑性条件下，其力学特性符合式（9-1):
σ=kε^m    （9-1)
式中
σ－流变应力；
ε－应变速率；
m-应变速率敏感系数。
式（9-1)表明金属材料在超塑条件下金属的流变应力σ随着应变速率的下降而下降。
对钛合金进行研究，结果表明（α+β)钛合金经过两相区足够的变形就能得到小于10μm的细晶组织，钛合金还有非常好的超塑性。

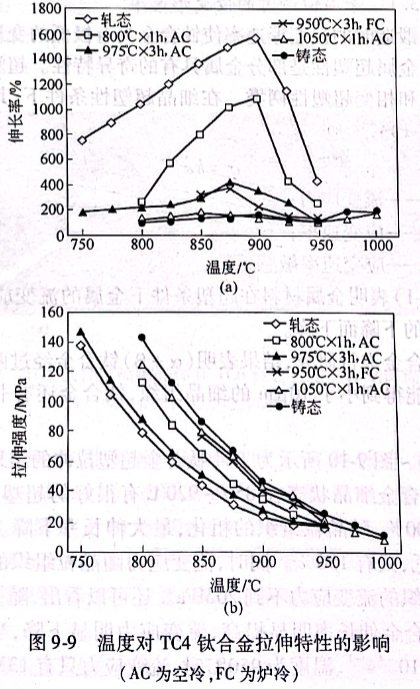

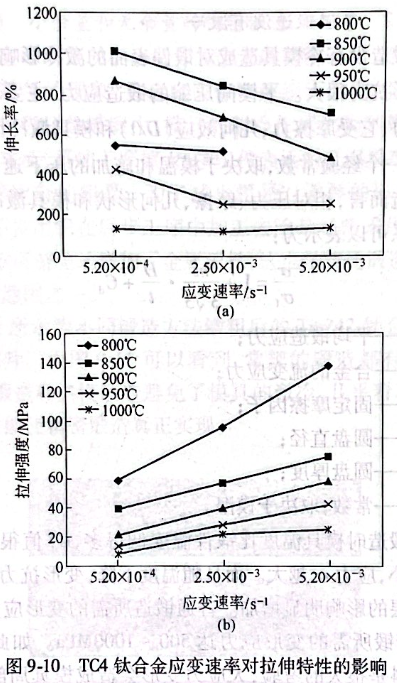

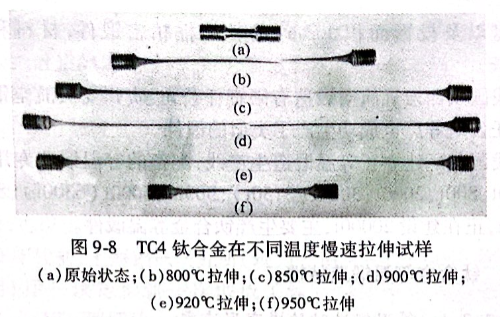

图9-8~图9-10所示为TC4钛合金超塑拉伸的结果。可以看出，TC4钛合金细晶状态在850~920℃有很好的超塑性，最大伸长率达1500%,随晶粒组织的粗化，最大伸长率下降。铸态组织伸长率最低，只有150%.同时，流变应力随晶粒组织的细化而降低，细晶组织的流变应力不到20MPa.还可以看出，随变形速率下降，TC4钛合金伸长率明显提高，流变应力明显下降，当应变速率降到5.2x10-4s^-1温度为950℃时，流变应力只有13MPa.

各种锻压设备上普通锻造时金属的应变速率见表9-1,普通锻造时的应变速率相比超塑性锻造时的应变速率要高得多，因此，钛合金材料普通锻造时的流变应力比超塑性锻造时要高得多。

亿沐鑫新材料公司产品分类：钛棒、钛管、钛板、钛阳极、钛箔钛带、钛法兰、钛丝、钛靶材、钛设备、钛饼钛环、钛标准件、钛加工件
